Spannungsgesteuerter Oszillator
Ein spannungsgesteuerter Oszillator (Voltage-Controlled Oscillator, VCO) ist eine Schaltung, die eine periodische Ausgangsschwingung erzeugt, deren Frequenz durch eine angelegte Steuerspannung beeinflusst wird. VCOs sind wesentliche Bausteine in vielen Bereichen der Nachrichtentechnik und Elektronik, insbesondere in der Frequenzsynthese, der Kommunikationstechnik und der Signalverarbeitung.

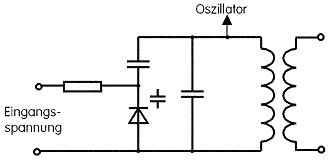

Schaltung eines Spannungsgesteuerten Oszillators (Quelle: Online Lehrgang, mit freundlicher Genehmigung von Eckart K. W. Moltrecht)
Technische Grundlagen
-
Grundprinzipien: Ein VCO besteht im Wesentlichen aus einem Oszillatorschaltung, bei der die Frequenz durch eine externe Steuerspannung variiert werden kann. Diese Steuerung erfolgt durch Bauelemente wie Spannungsabhängige Kapazitätsdioden (auch Varicap oder Varaktor genannt) oder durch den Einsatz spezieller Schaltungen wie Phasenregelkreisen (Phase-Locked Loops, PLLs).
-
Varaktoren: Varaktoren sind Halbleiterdioden, deren Kapazität von der angelegten Rückwärtsspannung abhängt. In einem VCO beeinflusst die Änderung der Kapazität die Resonanzfrequenz eines LC-Schwingkreises (bestehend aus einer Induktivität L und einer Kapazität C), was zu einer Änderung der Oszillatorfrequenz führt.
-
Phasenregelkreise (PLLs): Ein PLL ist ein Regelkreis, der die Phase eines Oszillatorsignals an die Phase eines Referenzsignals anpasst. Ein VCO ist ein integraler Bestandteil eines PLLs und wird verwendet, um eine Oszillatorfrequenz zu erzeugen, die proportional zur Steuerspannung variiert. Der PLL vergleicht die Phase des VCO-Signals mit der Phase des Referenzsignals und passt die Steuerspannung an, um die Phasendifferenz zu minimieren.
-
Linearisierung: Ein wichtiges Designkriterium für VCOs ist die Linearisierung der Frequenz-Steuerspannungs-Kennlinie, um sicherzustellen, dass die Frequenzänderung proportional zur Steuerspannung ist. Dies wird durch sorgfältige Auswahl und Anordnung der Schaltungskomponenten erreicht.
Anwendungen
-
Frequenzsynthese: VCOs werden in Frequenzsynthesizern verwendet, um eine präzise und einstellbare Frequenz zu erzeugen. Ein Frequenzsynthesizer kann verschiedene Frequenzen durch Mischen, Multiplikation und Teilung der VCO-Ausgangssignale erzeugen. Dies ist entscheidend für Anwendungen wie Radio- und Fernsehempfänger, Mobilfunk und Satellitenkommunikation.
-
Modulation und Demodulation: In der Nachrichtentechnik werden VCOs zur Frequenzmodulation (FM) und Phasenmodulation (PM) verwendet. Bei der Frequenzmodulation wird die Information durch Variation der Frequenz des VCOs entsprechend dem Eingangssignal übertragen. Ein PLL kann zur Demodulation von FM-Signalen verwendet werden, indem es die Frequenzänderungen des empfangenen Signals nachverfolgt und als demoduliertes Signal ausgibt.
-
Taktgeber: VCOs dienen auch als Taktgeber in digitalen Schaltungen und Systemen, wo sie präzise und stabile Taktsignale liefern. In PLL-basierten Taktgebern wird der VCO verwendet, um eine variable Frequenz zu erzeugen, die an die Anforderungen des Systems angepasst werden kann.
-
Mess- und Testgeräte: In der Messtechnik werden VCOs zur Erzeugung von Testsignalen mit variabler Frequenz verwendet. Beispielsweise in Spektrumanalysatoren und Netzwerkanalysatoren, wo sie als lokaloszillatoren zur Frequenzumsetzung und -analyse dienen.
Fazit
Ein spannungsgesteuerter Oszillator ist ein vielseitiges und essentielles Werkzeug in der Nachrichtentechnik. Durch die Fähigkeit, die Frequenz einer Oszillation präzise durch eine Steuerspannung zu variieren, ermöglichen VCOs eine breite Palette von Anwendungen, von der Signalmodulation und Frequenzsynthese bis hin zur Taktgebung und Messtechnik. Die Entwicklung und Optimierung von VCOs erfordert ein tiefes Verständnis der Schaltungstechnik und der Materialeigenschaften, um die gewünschten Leistungsparameter zu erreichen.
Disclaimer
Große Teile des Textes wurden durch KI erstellt, und manuell überarbeitet.
Quellen
- https://www.darc.de/der-club/referate/ajw/lehrgang-ta/a13/#VCO, aufgerufen am 13.07.2024
